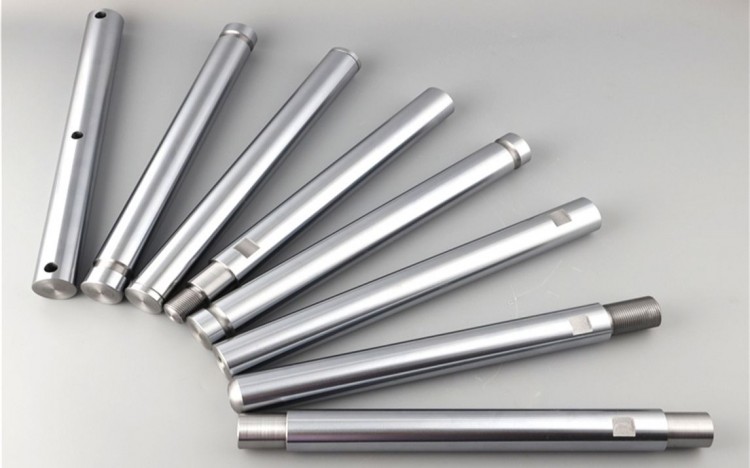

導向軸是一種機械部件，通常由耐候性和耐腐蝕性較好的材料制成，如鋁合金、不銹鋼等。導向軸的設計和制造需要考慮到其在不同環境條件下的應力、荷載和變形等因素，以確保其剛性和穩定性，從而保證機械系統的穩定運行。
導向軸的主要作用是引導機械部件的運動方向，同時承受和分散沖擊力，防止運動部件的過度振動和變形。導向軸的設計和制造需要精確控制其尺寸和形狀，以確保其與機械部件的配合精度和運動靈活性。
導向軸的應用范圍廣泛，包括各種工業機械設備、農業機械、交通運輸機械等。例如，在汽車中，導向軸通常用于連接變速器和驅動輪，傳遞動力并控制車輛的運動方向。在機床中，導向軸則用于引導刀具的運動方向，確保加工精度。
導向軸在設計中不同場合應用總結
線性導向軸按照公差等級分: g6 h8 f8
線性導向軸按照表面硬度分為:硬軸(表面高頻淬火硬度HRC>58) ) 和軟軸(表面沒經過熱處理硬度HRC25)
不同公差等級的導向軸應用場合 :
1.g6公差等級：
屬于高等公差等圾，一般用在與直線軸承滑動的使用場合，精度較高，在使用時要注意選用硬軸(表面經過高頻淬火) ，直線軸承內的鋼珠硬度>58度:特別是用S45C自制有要求的軸類時候一定要熱處理不然就會出現導向軸磨出幾條槽痕.
2.h8公差等級：
屬于中等公差等圾，在和直線軸承配合時會存在間除，但比較經濟實息。一般用在驅動要求不高的滑動場合。
3.f8公差等級：
屬于低等公差等級，一般與無油襯套配合使用。在使用多個無油襯套時，如果軸公差間隙過小還會造成卡須現象。
硬軸和軟軸應用場合
1.硬軸: 硬軸就是說經過表面高頻淬火HRC>58,一般應用在滑動的直線軸承、轉動軸、有相滑動動摩擦的地方。
2. 軟軸: 一般用在支撐柱等要求不高的場合。
安裝導向軸的方法可以根據具體的應用需求和設備設計進行選擇，以下是一些常見的安裝方法：
1. 固定安裝：導向軸通過固定裝置(如螺栓、夾緊環等)固定在機械設備或結構上。這種安裝方法適用于需要穩定支撐和導向的情況，確保導向軸的位置固定不變。
2. 浮動安裝：導向軸通過浮動裝置(如滑動軸承、線性軸承等)安裝在機械設備或結構上。這種安裝方法適用于需要軸在一定范圍內自由浮動的情況，以適應材料膨脹、熱變形等因素引起的尺寸變化。
3. 支撐安裝：導向軸通過支撐裝置(如導軌、滑塊等)安裝在機械設備或結構上。這種安裝方法適用于需要實現高精度直線運動和防止軸彎曲的情況，通過導軌和滑塊提供額外的支撐和導向。
4. 調節安裝：導向軸通過調節裝置(如調節螺母、調節墊片等)安裝在機械設備或結構上。這種安裝方法適用于需要對導向軸的位置進行微調的情況，以滿足精確的裝配和運動要求。
在導向軸的安裝過程中，需要注意以下幾點：
1.確保導向軸與其他零部件的配合尺寸和公差滿足要求，以確保導向軸能夠順暢地進行直線運動。
2.在安裝過程中，要避免導向軸受到過大的沖擊或扭矩，以免影響其精度和壽命。
3.在安裝導向軸時，應注意軸承的正確安裝位置和方向，以確保軸承能夠正常工作并提供良好的導向和支撐。
4. 在安裝過程中，要保持導向軸的清潔，并使用適當?shù)臐?rùn)滑劑或潤滑脂，以減少摩擦和磨損，延長導向軸的使用壽命。
